Муфты и зажимные соединения TAS Schäfer GmbH

Широкий ряд муфт и зажимных соединений TAS Schäfer ежегодно используется в тысячах машин и устройств. Во всем мире, прежде всего в ветроэнергетических станциях, ветряных турбинах, в горных машинах и конвейерных системах - транспортерах, в гидромоторах, в редукторах и испытательных стендах редукторов и рулевых устройствах судов можно найти механические и гидравлические муфты, и зажимные и стяжные соединения, так называемые быстрозажимные конические муфты, втулки TAS Schäfer.

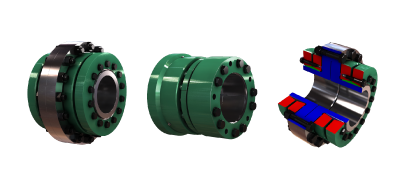

Гидравлические зажимные муфты и соединения TAS

Проверенная конструкция муфты (Европейский патент ЕР 0821397) была разработана в последние годы и продолжает удовлетворять особым потребностям заказчиков, и открывает новые области применения. На основе многолетнего опыта и новых импульсов от сотрудничества с клиентами появляются различные разработки для того, чтобы использовать проверенную концепцию, даже для фланцевых муфт и муфт соединения валов.

Появляются также гибридные решения, которые позволяют пользователю применять муфты полностью или в смешанном режиме механически и гидравлически – и это вполне адаптировано к условиям. Все гидравлические зажимные соединения имеют отдельную гидравлическую зону и по сравнению с механическими решениями зажимают значительно быстрее.

Для стандартных применений используют гидравлически зажимаемые соединения Серии SHS-560, SHS-220 MD DT, для испытательных стендов SHS-530.2/2,5 P, SHS-1000/990 P, для рулевых устройств судов SHS-230 LR, для ветроэлектрических установок SHS-530/2,5 и безусловно с учетом пожеланий заказчиков Серии SHS-300.2 P, SHS-240.1MD DT. Для привода конвейера применяют фланцевые муфты FKH 090 P.

Каталог – Гидравлические муфты - tas_hydraul_ru.pdf [9,9 Мб]

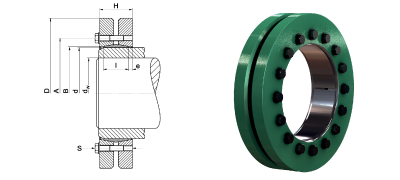

Стяжные соединения вал-втулка (конические муфты с зажимом внешнего кольца) из 3-х частей (Стяжные шайбы)

Основной функцией стяжных соединений из трех частей (Типы TAS 30.. и TAS 52..) - так называемых, стяжных, зажимных шайб или конических быстрозажимных муфт, втулок является надежное соединение вала со ступицей за счет сил трения. Например, между валом привода и полым валом коробки передач, редуктора. Зажимной диск производит беззазорное соединение, зажимая втулку / ступицу на валу. Этот тип соединения используется в основном для передачи крутящего момента.

Для очень малых крутящих моментов: Серия Mini 3073, для малых: Серия Light 3051, для средних: Серия Standard 3071, Серия Standard strengthened 3081, для больших: Серия Heavy 3091, Серия Heavy strengthened 3093. Для конических зубчатых передач Stiebel с защитой от контакта подходит Тип 52.

Стяжные соединения (муфты с зажимом внешнего кольца) особенно находят применение в областях:
  • редукторы с полым валом
  • прессы и штамповочные машины
  • измельчители (например, дробилки, молотковые мельницы.)
  • деревообрабатывающие станки
  • насосы, компрессоры, турбины
  • муфты и тормоза

Каталог – tas_3partexternalclampingdevices_r04.pdf [14,2 Мб]

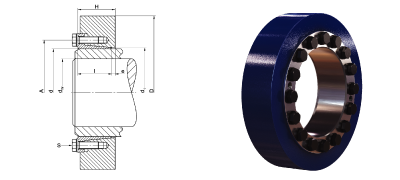

Стяжные соединения вал-втулка (конические муфты с зажимом внешнего кольца) из 2-х частей (Стяжные шайбы)

Основной функцией стяжных соединений из двух частей (Типы TAS 31..) - так называемых, стяжных, зажимных шайб или конических быстрозажимных муфт, втулок является надежное соединение вала со ступицей за счет сил трения. Например, между валом привода и полым валом коробки передач, редуктора. Зажимной диск производит беззазорное соединение, зажимая втулку / ступицу на валу. Этот тип соединения используется в основном для передачи крутящего момента.

Для очень малых крутящих моментов: Серия Mini 3173, для средних: Серия Standard 3171, Серия Standard strengthened 3181, для больших: Серия Heavy 3191, Серия Heavy strengthened 3193.

Стяжные соединения (муфты с зажимом внешнего кольца) особенно находят применение в областях:
  • редукторы с полым валом
  • прессы и штамповочные машины
  • измельчители (например, дробилки, молотковые мельницы.)
  • деревообрабатывающие станки
  • насосы, компрессоры, турбины
  • муфты и тормоза

Каталог – tas_2partexternalclampingdevices_r01.pdf [11,7 Мб]

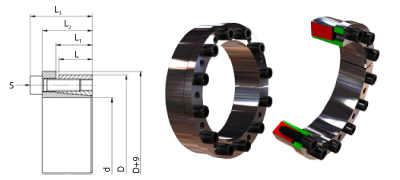

Зажимные соединения - муфты вал-втулка (конические муфты с зажимом внутреннего нажимного кольца)

Зажимные соединения (муфты) вал-втулка применяются в следующих узлах оборудования: конвейерные барабаны, прессы, упаковочные и печатные машины, насосы, компрессоры, турбины, рулевые устройства судов. Для разных диапазонов крутящего момента (особое внимание также на значения изгибающего момента) предназначены следующие муфты - зажимные соединения или конические быстрозажимные муфты, втулки:

  • для низких крутящих моментов: Типы 3003 plus/ 3003, 8006
  • для средних крутящих моментов: Типы 3006 plus/ 3006, RB, 3015, 3015.1, 3015.1 DK
  • для высоких крутящих моментов: Типы 3015 DK, 3020
  • для очень высоких крутящих моментов: Типы 3012, 4006

Каталог – tas_internallockingdevices_r01.pdf [7,0 Мб]
